描述:斗提机采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。...
15-800型
提升高度:30-45m 输送量:10-830m3/h 功率范围:1.5-160km
应用范围:垂直输送粉状、颗粒状及小块状物料
咨询热线:0373-2682 333
斗提机采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象,因此无效功率少,合理的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。
1,产量大:斗提机提升量大,每小时可以提升800立方,提升高度可达40米。
2、提升范围广:斗提机对物料的种类,特性要求少,不但能提升一般的粉状,小颗粒状物料,而且可以提升磨琢性较大的物料,密封性好,环境污染少。
3、占地面积小:由于斗提机为垂直方向输送物料,因而占地很小,比较节省地面资源。
4、密封性好:斗提机整个提升过程是在全封闭罩壳内进行工作,不扬灰尘,适应性强,省电,其能耗仅为气力输送1/10~1/5.
斗提机可分为胶带式和链条式,共同特点是用于垂直输送粉状、颗粒状及小块状物料。其结构紧凑、占地面积小、 提升高度大、密封性能好。
胶带式斗提机输送轻巧、灵便、维修简单方便噪音低,可用于输送密度<1.5 t/m3粉 状或颗粒状的物料输送。
斗提机输送链条有环链,板链,皮带等多种类型规格,是整个设备的传动部件,斗提机输送链条适用于TD型胶带提升机、TH、HL型环链提升机、NE型板链提升机、螺旋输送机、刮板输送机、皮带输送机、振动筛,除尘器等厂矿设备中。

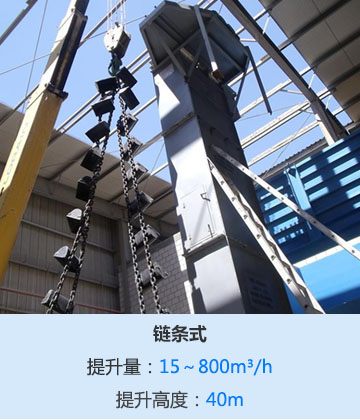

链条式斗提机载荷大便于保养,可用于输送量较大、密度>1.5 t/m3的颗粒状或小块状物料的输送。
型号 | 输送量(m3/h) | 颗粒mm | 物料松散密度(t/m3) | 提升高度m | 功率范围km |
NE15 | 10~15 | 40 | 0.6~2.0 | 35 | 1.5~4 |
NE30 | 18.5~31 | 55 | 0.6~2.0 | 50 | 1.5~11 |
NE50 | 35~60 | 60 | 0.6~2.0 | 45 | 1.5~18.5 |
NE100 | 75~110 | 70 | 0.6~2.0 | 45 | 5.5~30 |
NE150 | 112~165 | 90 | 0.6~2.0 | 45 | 5.5~45 |
NE200 | 170~220 | 100 | 0.6~1.8 | 40 | 7.5~55 |
NE300 | 230~340 | 125 | 0.6~1.8 | 40 | 11~75 |
NE400 | 340~450 | 130 | 0.6~1.8 | 30 | 18.5~90 |
NE500 | 450~550 | 140 | 0.6~1.8 | 30 | 30~110 |
NE600 | 550~660 | 150 | 0.6~1.8 | 30 | 37~132 |
NE800 | 680~830 | 165 | 0.6~1.8 | 30 | ~160 |
型号 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | ||||||
料斗型式 | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh |
输送量(m3/h) | 21 | 36 | 36 | 56 | 45 | 70 | 68 | 110 | 87 | 141 | 141 | 220 |
斗宽(mm) | 315 | 400 | 500 | 630 | 800 | 1000 | ||||||
斗容(L) | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 |
斗距(mm) | 500 | 600 | 688 | 688 | 920 | 920 | ||||||
链条规格 | Φ18×50 | Φ18×50 | Φ22×86 | Φ22×86 | Φ26×92 | Φ26×92 | ||||||
链条节径(mm) | 630 | 710 | 800 | 900 | 1000 | 1250 | ||||||
斗速(m/s) | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | ||||||
物料量大块(mm) | 45 | 55 | 65 | 75 | 85 | 100 |
型号 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
输送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
斗宽(mm) | 160 | 250 | 315 | 400 | ||||||||||||
斗容(L) | 0.5 | 0.9 | 4.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
斗距(mm) | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
带宽(mm) | 200 | 300 | 400 | 500 | ||||||||||||
斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
物料量大块(mm) | 25 | 35 | 45 | 55 | ||||||||||||
型号 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
输送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
斗宽(mm) | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
斗距(mm) | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
带宽(mm) | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
物料量大块(mm) | 60 | 70 | 25 | 35 | 45 | 55 |
